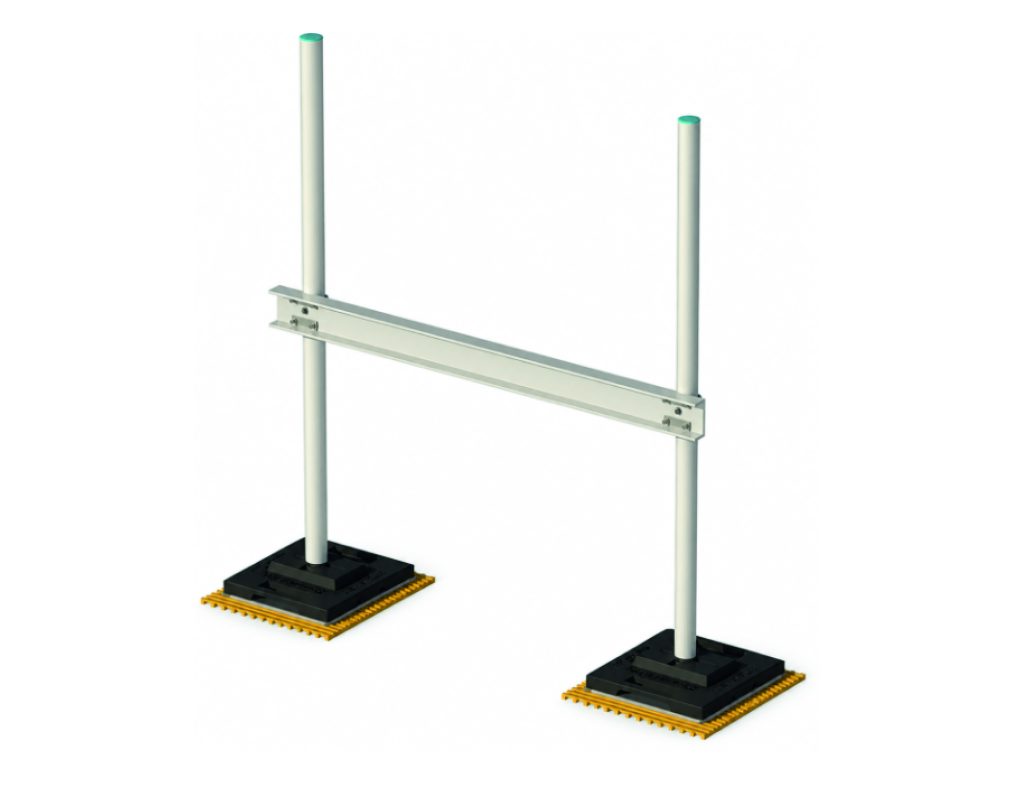

Système de support autoportant pour conduits

Le système de support autoportant pour conduits est conçu pour supporter les conduits de ventilation (HVAC) installés sur les toitures sans percement de la membrane.

Le système permet une répartition uniforme des charges aﬁn de protéger la toiture, tout en offrant une structure durable et résistante à la corrosion, conforme aux normes mécaniques et de construction applicables. Ce système convient aux projets de construction neuve et de rénovation.

Contactez un expert

Documents

Sélectionnez les documents que vous souhaitez télécharger.

Utilisations

Support de conduits HVAC rectangulaires ou circulaires;
Installations mécaniques en toiture;
Toitures plates ou à faible pente;
Conduits isolés ou non isolés.
Conﬁgurations de conduits simples ou multi-niveaux.

Avantages

Système entièrement autoportant – aucun percement de la toiture requis;
Protection de la membrane de toiture;
Blanc, aluminium naturel ou peint selon notre gamme de couleurs ;
Bases peu encombrantes sur la toiture ;
Installation possible en zone restreinte ;
Aucune intervention nécessaire à l’étanchéité de la toiture ;
Installation facile sur tous les types de toits plats et à pente légère.

Critères de conception

La charge admissible indiquée aux plans correspond à une pression maximale appliquée sur le revêtement de toiture de 21 kPa (3,0 psi), soit une réaction maximale de 2,6 kN (580 lb) sous chaque appui.
Le propriétaire de l’immeuble et son ingénieur sont responsables de vériﬁer la compatibilité de la toiture avec les réactions transmises aux appuis.
La déﬂexion maximale de la poutre horizontale est limitée à L/360 ou 3,175 mm (1/8’’), selon la valeur la plus restrictive.
La structure est conçue uniquement pour la reprise des charges gravitaires.
Les charges latérales (vent, sismiques, efforts horizontaux) doivent être reprises par un système structurel indépendant.
Les proﬁlés en C en aluminium sont en alliage 6061 T6 et conformes à la norme ASTM B308.
Les tubes en aluminium sont en alliage 6061 T6 et conformes à la norme ASTM B241.

Composants du support autoportant pour conduits

Les plaques en aluminium sont en alliage 6061 T6 et conformes à la norme ASTM B209.
Les boulons en aluminium sont conformes à la norme ASTM F468.
Les écrous en aluminium sont conformes à la norme ASTM F467.
